"Legend" je kvalitetan izlazni stepen
srednje snage koji se nebrojeno puta lepo pokazao za vrlo razlicite namene.
Najcesce je koriscen u jednostavnijim PA sistemima i "combo" pojacalima za
muzicke instrumente. Nemojte da vas ove prve napomene zavaraju da se radi o
necemu ne bas vrednom paznje!!! Veoma je robustan i pouzdan cak i pod tezim
uslovima eksploatacije, ali nije super-HiFi mada ce i za kucni stereo vrlo
lepo posluziti a da se ne postidite, izuzev ako bas trazite vrhunac kvaliteta
i karakteristika. Evo nekih karakteristika osnovne verzije sa 4 MOSFET-a u
izlazu:
> Izlazna
snaga---------125W RMS/8 oma
> Frekventni
opseg-----12Hz-115KHz (-1dB) pri 10W RMS
>
THD-------------------<0.1% (na 1KHz i 125W)
>
THD-------------------<0.018% (na 1KHz i 100W i ispod te
snage)
>
BIAS-------------------oko 65mA po izlaznom paru

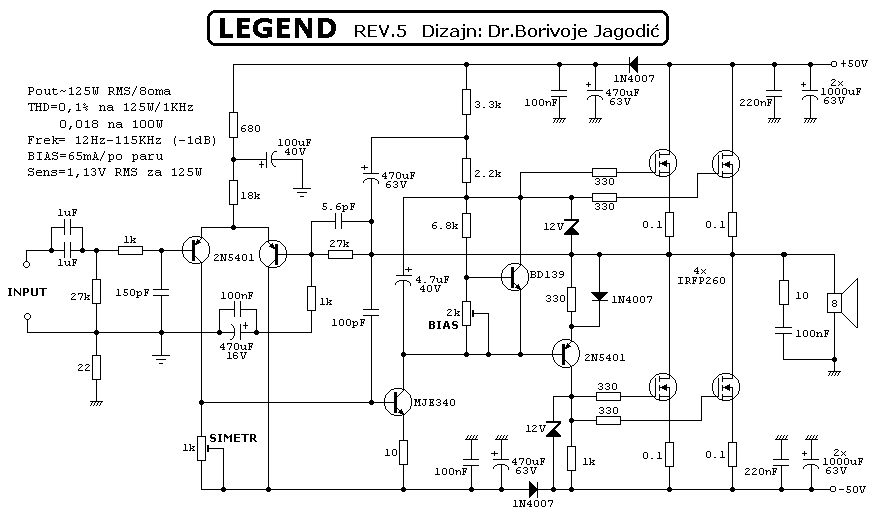

>>>SEMA (u
GIF formatu)
>>>RASPORED
DELOVA (u GIF formatu)

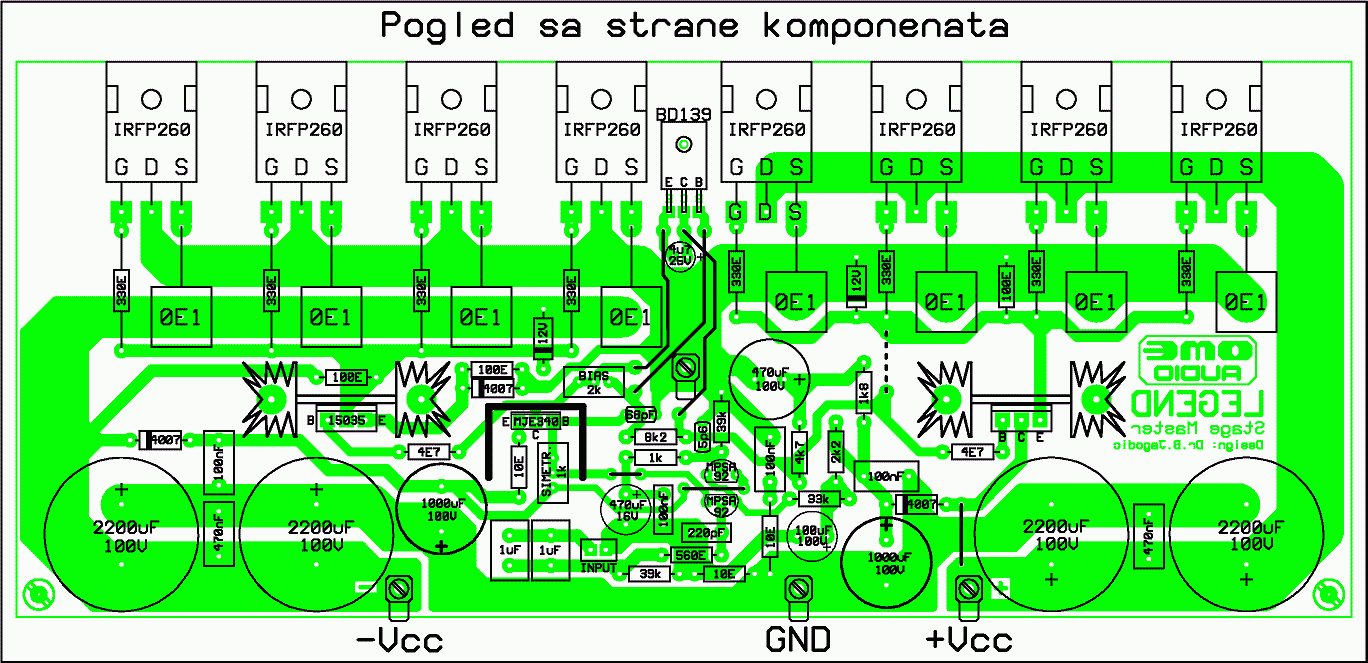

>>>PLOCICA (u PDF formatu) - ISTA PLOCICA KAO ZA "Stage Master"!!!

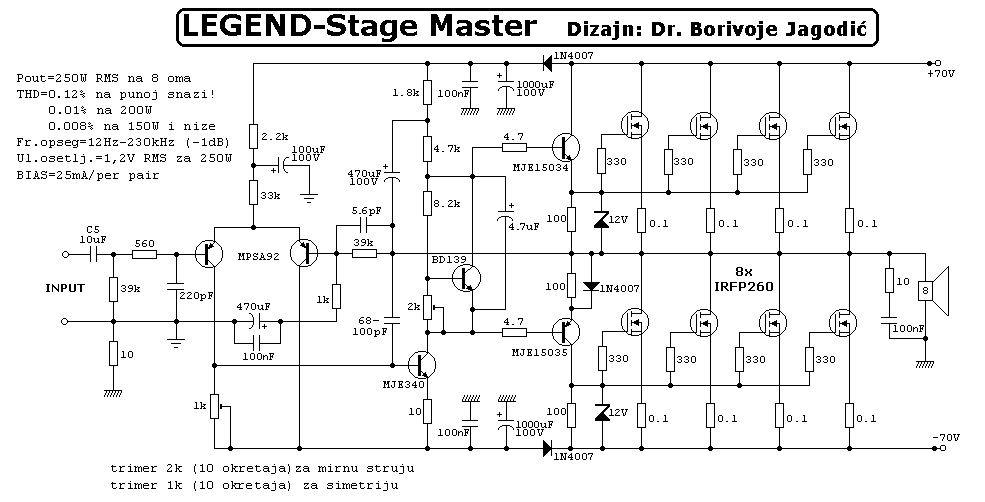

LEGEND-Stage
Master
Vremenom se
pokazala potreba za jacom verzijom LEGEND-a koja bi posluzila za manja
ozvucenja za svirke i kucne zurke. Tako je nastala ova verzija nazvana Stage
Master koja se u osnovi ne razlikuje mnogo od prvobitne. Ipak, da bi se dobilo
na snazi i pouzdanosti bilo je neophodno dodati pobudni stepen jer je izlaz
dobio jos dva para MOSFET-ova, pa su ukupne potrebe za pobudom a i neki drugi
povecani parametri zbog paralelne veze tolikog broja FET-ova bili preko
mogucnosti VAS stepena osnovne verzije.
> Izlazna
snaga---------250W RMS/8 oma
> Frekventni
opseg-----12Hz-230KHz (-1dB) pri 10W RMS
>
THD-------------------<0.12% (na 1KHz i 250W)
>
THD-------------------<0.01% (na 1KHz i 200W i ispod te
snage)
>
BIAS-------------------oko 25mA po izlaznom paru

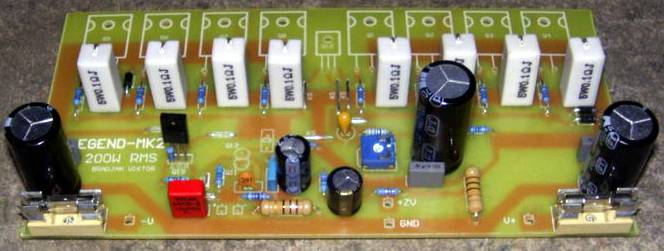

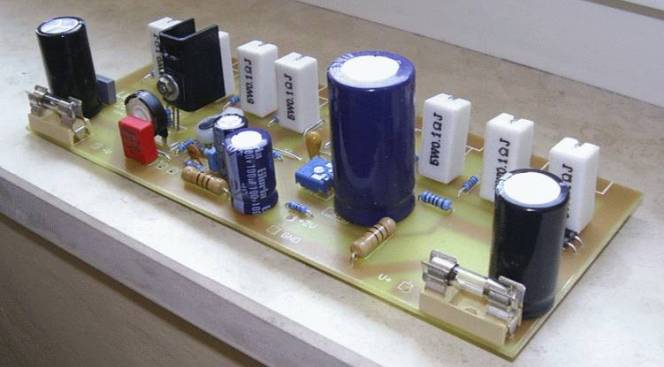

Izgled plocice koju je
konstruisao i uradio mladi konstruktor Viktor Bradjan
za verziju sa 8
FET-ova!
PAZNJA! To nije plocica koja
je ovde data na sajtu!!!
LEGEND-Stage Master
MK2
Za postizanje jos vece
snage, a za sta su bili cesto zainteresovani mladji drugari, razvijena je jos
jaca verzija sposobna da proizvede punih i pravih 500W RMS na 8 oma. Kod tako
velikih snaga se moralo pribeci radikalno drugacijim resenjima nekih stepena
sto je dodatno povecalo pouzdanost u radu ali je povecalo i kompleksnost
plocice tako da je za ovu verziju nemoguce koristiti istu plocicu kao za dva
prethodna slabija modela.
> Izlazna
snaga---------500W RMS/8 oma
> Frekventni
opseg-----15Hz-130KHz (-1dB) pri 30W RMS
>
THD-------------------<0.18% (na 1KHz i 500W)
>
THD-------------------<0.01% (na 1KHz i 400W i ispod te
snage)
>
BIAS-------------------oko 25mA po izlaznom paru

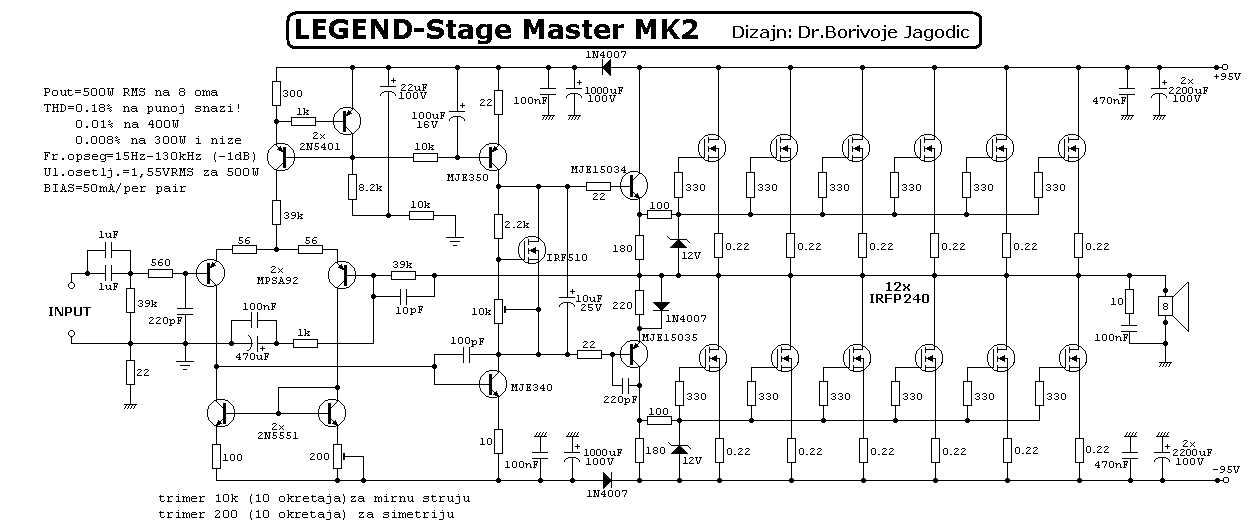

>>>SEMA (u GIF
formatu)

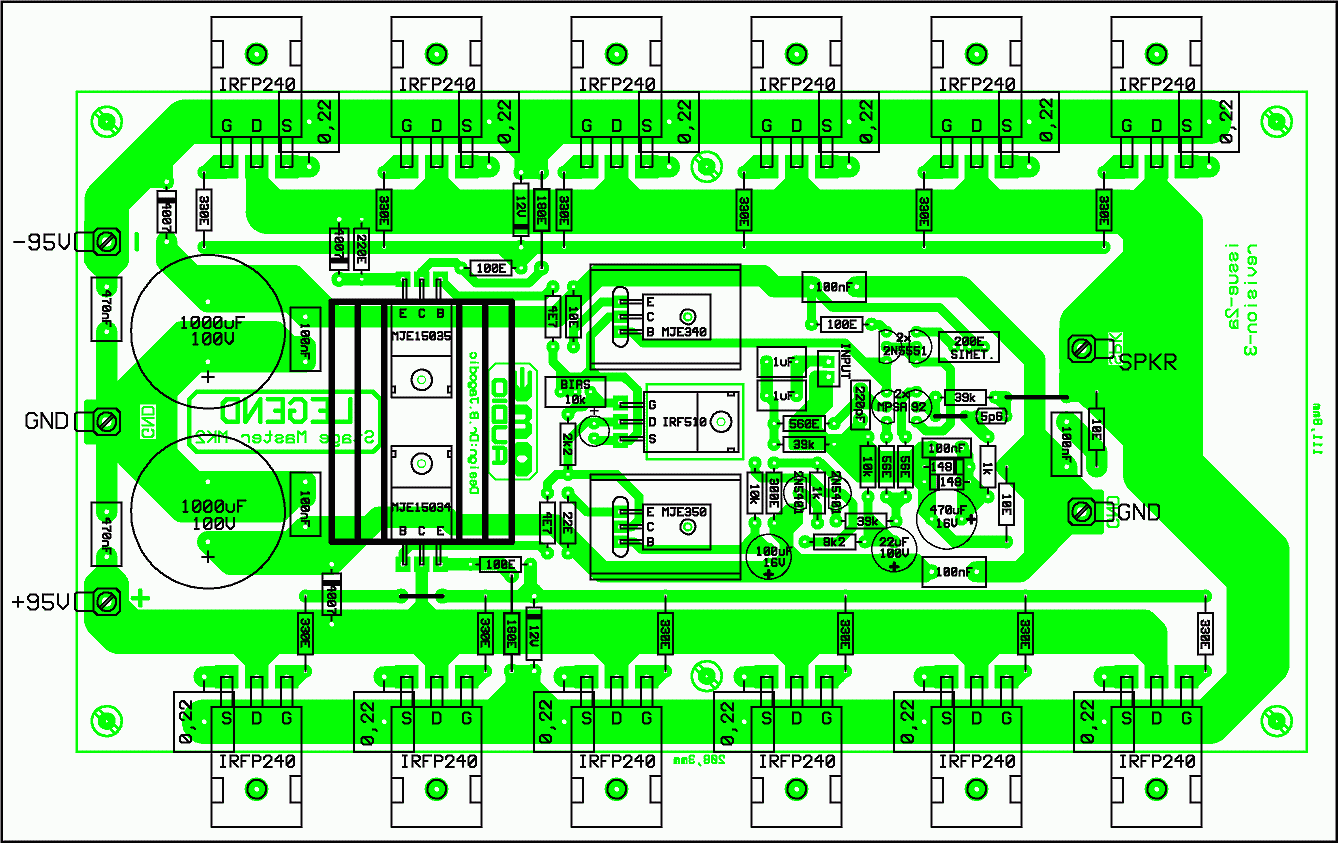

>>>RASPORED DELOVA
(u GIF formatu)
>>>PLOCICA
(u PDF formatu)

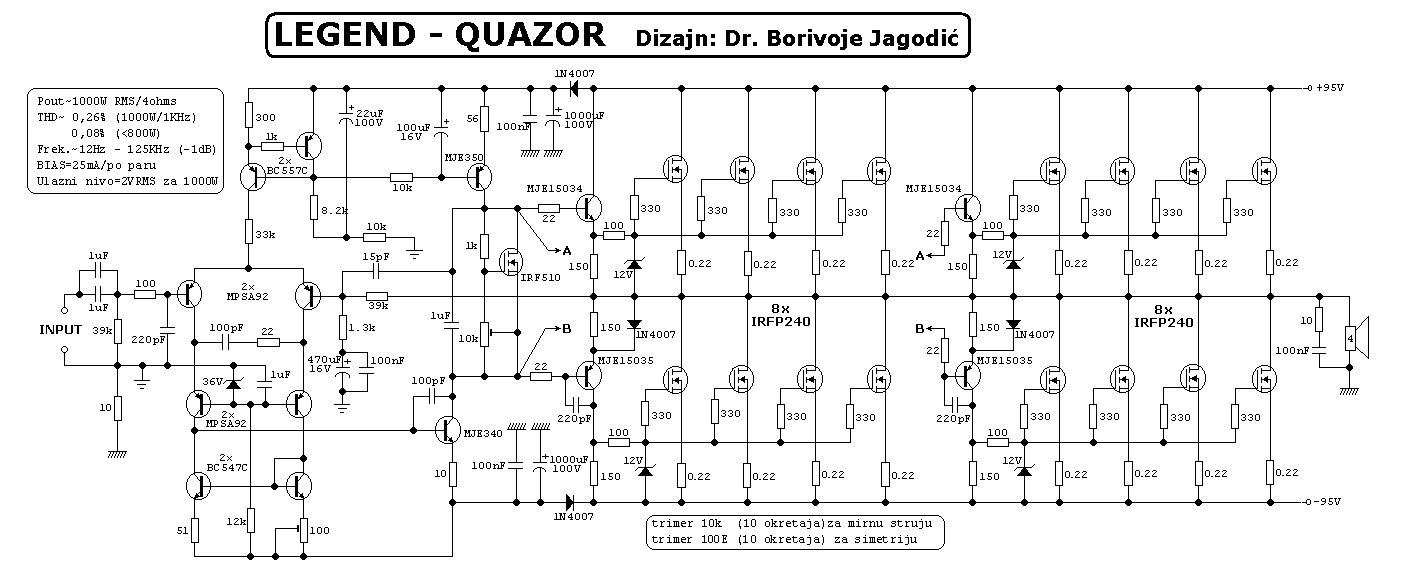

LEGEND-QUASOR
Za one kojima treba jos vise snage, uradjene
su dodatne modifikacije i stvorena ova 1000W-tna verzija koju sam nazvao
QUASOR. Ona je predvidjena za rad sa opterecenjima od 4 oma jer je sa naponima
napajanja do 100V po grani a bez BRIDGE spoja nemoguce tu snagu postici na 8
oma. Vecina standardno nabavljivih elektrolita veceg kapaciteta i razumne cene
je radjena za nominalni napon do 100V, pa je napajanje trebalo drzati nesto
ispod te granice. Slicno razmisljanje vazi i za izlazne MOSFET-ove jer je
ono sto je kod nas nabavljivo uglavnom za oko 200V ili 250V tako da je 95V
od prilike neki maksimum koji bi se u praksi mogao koristiti a da sve zajedno
jos ostane u granicama jednostavnog, pristupacnog i izvodljivog. Svakako da
postoje resenja sa visestrukim naponima napajanja za velike snage, ali
ona po mom misljenju nisu za prosecnog samograditelja kod nas,
znajuci nase prosecne finansijske mogucnosti, nivo opremljenosti potrebnim
instrumentima i prosecan nivo znanja i iskustva
samograditelja.
>>>SEMA
(u GIF formatu)
Ako ste manje iskusni u gradnji audio uredjaja,
preporucujem da pogledate neke od mojih
TUTORIJALA!
