STUDIO



            Ovo je jedan visoko kvalitetan izlazni stepen izuzetne dinamike i vrlo ubedljiv u svim delovima frekventnog opsega. Najcesce je koriscen kao master pojacalo za kucni studio ali i kao master monitor za profesionalna studija. Fantasticno zvuci sa Tannoy-Monitorima, ali je i vrlo "definisan" sa vecinom drugih zvucnika.

            Dizajn je prilicno standardan, i ako postujete specifikaciju materijala sa seme, imacete jedno stvarno dobro pojacalo sa kojim se necete postideti sem uz bas vrhunske High-End masine.

            Odgovarajuce predpojacalo sa tonskom kontrolom cete naci u odeljku "PREDPOJACALA" pod imenom "PreStudio". Svakako da ce i mnoga druga predpojacala (ako su dovoljno kvalitetna) zavrsiti posao kako treba.



PAZNJA!!!

Na semi nema nekih delova koji se nalaze na plocici a to su:

-dva elektrolita od 220uF/63V

-dva bloka od 100nF(paralelno ovim elektrolitima)

-dva osiguraca od 4 Amp



Takodje, na plocici se ne nalazi sklop za zastitu jer se u praksi pokazalo da ona delimicno utice na izoblicenje (u negativnom smislu), pa je sa plocice izostavljena.



"ZOBEL" komponente (10 oma u seriji sa 100nF) na izlazu za zvucnik se ne nalaze na plocici vec se stavljaju direktno na izlazne kleme za zvucnike na zadnjoj ploci pojacala.





> Izlazna snaga---------85W RMS/8 oma

> Frekventni opseg-----4Hz-73KHz (pri 80-90% snage i izoblicenjima ispod 0.02%)

> THD-------------------<0.003% (20Hz-16KHz)... 0.008% na 20KHz

> TIM-------------------<0.002%

> Slew rate-------------50V/uS

> Damping faktor------->650







>>>SEMA (u PDF formatu)

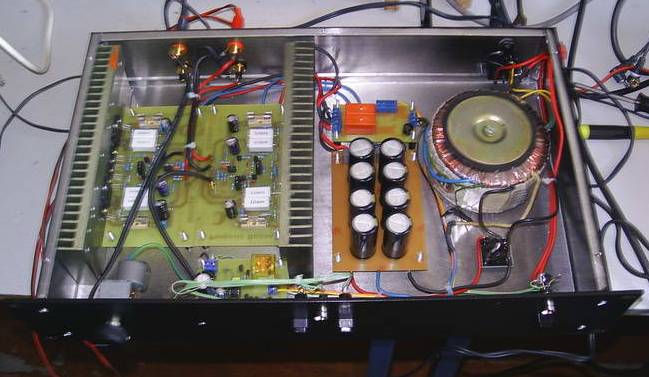

Mnogi su radili "Studio" a kako je to odradio Dusan Ponjavic pogledajte na slici:





Ako ste manje iskusni u gradnji audio uredjaja, preporucujem da pogledate neke od uputstava u TUTORIJALIMA.

---
